Controles e Monitoramento

(MONITOR AND CONTROL PANELS)

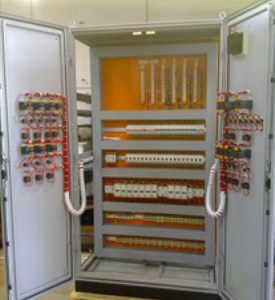

O painel de controle será fornecido em um invólucro aço carbono, portas frontais, fecho rápido, abertura 105°. Acesso aos cabos Inferior/superior, com pintura cor externa e interna  cinza RAL 7032, cor da placa de montagem laranja RAL 2003, com Plaqueta de identificação, classe de proteção IP55.

O painel inclui um disjuntor principal e DPS’s na alimentação de entrada. Para cada um dos circuitos será disponibilizado um disjuntor bipolar, um DR, um contator, chave liga/desliga, lâmpadas de indicação e bornes de interligação com o campo. Inclui também um controlador de temperatura eletrônico ou CLP para controle. Os módulos de controle serão conectados aos sensores de temperatura PT-100 que estarão nas paredes externas da tubulação.
