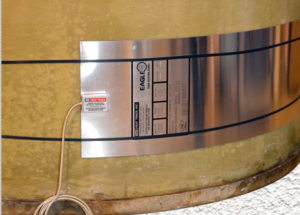

Placa EAGLE – Tanques de Fibra e Metal (EAGLE Tank Heating Panels)
A placa de aquecimento EAGLE foi introduzida em 1984. Desde então, este sistema exclusivo de aquecimento tem sido utilizado em dezenas de milhares de aplicações de aquecimento para tanques de aço e Fiberglass (FRP) em todo o mundo.
O sistema da Placa de Aquecimento para Tanques EAGLE tem um registro incomparável de desempenho, segurança e confiábilidade. Muitas das instalações iniciais ainda estão operando com sucesso após 30 anos.
Tamanhos e especificações:
| EGLX 500 | 500 Watts (0.58 w/sq.in)
48” comprimento e 18” largura (1219mm x 457mm) |
| EGLX 400 | 400 Watts (0.37 w/sq.in)
60” comprimento 18” largura (1524mm x 457mm) |
| MATERIAL DO TANQUE | APLICAÇÃO | EGLX 500 | EGLX 400 |
| Aço mole
Cobre Aluminio |
Até 200 F |
SIM |
|
| Tanques acima com revestimento | Até 160 F | SIM | |
| 160 até 200 F | SIM | ||
| Aço inoxidável | Até 160 F | SIM | |
| 160 até 200 F | SIM | ||
| Aço inoxidável com revestimento | Até 120 F | SIM | |
| 120 até 200 F | SIM | ||
| Fibra (FRP) | Até 120 F | SIM | |
| 120 até 200 F | SIM |
Características
- Projetada com elemento de aquecimento de circuitos paralelos, multi-traçada, fazendo com que seja praticamente impossível de queimar.
- Design uniforme e de baixa densidade de potência evitando regiões muito quentes e superaquecimento. Conexão de solda com pontos contínuos.
- Capa de alumínio incorporada para proteção cobrindo toda a superfície posterior do traço. Terminação com características aprimoradas em conformidade com as revisões mais recentes do National Electric Code.
- Composto de epóxi laminado à pressão providenciando uma construção altamente resistente, flexível, à prova de água e resistente à corrosão (NEMA Grade G−10/FR−4).
- Terminação fria roteada a partir da saída da placa podendo também ser feita por debaixo do isolamento do tanque ou diretamente através do isolamento do tanque com conexão para o sistema de alimentação e controle.
- Placas de aquecimento com baixa e ultrabaixa densidade de potência para aplicações de aquecimento altamente sensíveis a calor.
- Fácil instalação, podendo ser afixadas enquanto o tanque esta no mandril.
- Aprovação FM para áreas classificadas e não classificadas, assim como também para ambientes molhados e de corrosão.
